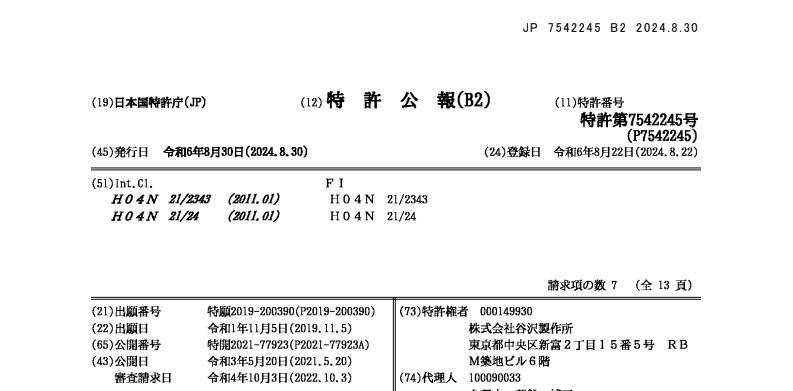

特許第7542245号
j-costar
発明者に入っている出願特許が特許になっていましたのでご紹介します。
特許広報を NotebookLM で整理した内容をアップします。
映像が「カクつかない」舞台裏：不安定なモバイル通信で高信頼な映像伝送を実現する特許技術
特許第7542245号に基づくこの映像伝送技術は、モバイルネットワークのような通信状況が不安定な環境下でも、遠隔地の映像を途切れさせず、画像解析（AIなど）に最適な形で届け続ける画期的なシステムです。単なるデータ転送ではなく、中継地点である「転送装置」が通信の変動を吸収し、映像品質を担保する「賢いバッファ」として機能します。1. システムを支える「3つの主要装置」の役割
このシステムは、データの発生から最終的な利用までを担う、以下の3つの主要装置とモバイル通信機で構成されます。
| 装置名 | 役割 | 重要ポイント |
|---|---|---|
| 第1通信装置（送信側） | 撮影・初期送出 | 撮影装置の静止画データや各種センサー情報（A/B）を取得し、不安定なネットワーク区間へ送り出す起点です。 |
| 転送装置（変換・中継サーバー） | 映像の「再構成」と調整 | 受信レートに基づきフレームレートを動的に変更し、静止画を一定のフレーム間隔を持つ映像データへ変換・再構成するシステムの核心です。 |
| 第2通信装置（受信・解析側） | 最終利用 | 最適化された映像データを受け取り、表示（モニタ）または高度な画像解析（AI分析）を行います。 |
| 移動体通信機（モバイルルータ） | 橋渡し | 第1通信装置のデータを無線ネットワークを介して基幹ネットワークへ中継する役割を担います。 |
2. 映像の滑らかさを保つ「2つの知恵」
不安定なネットワーク（ジッタ）を前提とするこの技術の核心は、転送装置で実行される2つの動的制御アルゴリズムにあります。これにより、「受信タイミング」と「フレーム生成タイミング」が分離（時間的デカップリング）され、ネットワークの揺らぎが後続の処理に影響するのを防ぎます。① 受信レート連動型フレームレート最適化（リズム作り）
転送装置は一定の周期（S2）で、直近のデータ受信レート（通信速度）をリアルタイムで監視します。その実効速度に基づき、次に生成する映像データのフレームレートを動的に決定します（S5）。
- 効果: ネットワーク帯域が低下した場合でも、無理なく伝送できる最適なフレームレートにプロアクティブに抑制することで、システム全体の破綻を防ぎ、遅延の蓄積を回避します。
② 欠損を防ぐ「補填データ挿入」（穴埋め術）
データの遅延や欠落により、予定されたフレームタイミングにデータが間に合わなかった場合（S6）、システムは「補填データ」を挿入します（S8）。
- 補填データとは: 直前に受信完了したフレームの再利用を意味します。
- 補填の仕組み: 映像データに時間的な隙間が生じた際、直前のフレームを複製して（1:Nマッピングによる時間的拡張）、フレームの空席を埋めます。
- 効果: 映像のブラックアウトやフレームスキップを防ぎ、第2通信装置での画像解析アルゴリズムが途中でハングアップすることなく、常に一定のサンプリングレートで演算を継続できるようにします。
3. 産業現場にもたらす実用的価値
この技術は、単に映像を見やすくするだけでなく、遠隔監視や産業安全管理の信頼性を飛躍的に向上させます。
- AI解析精度の担保: AIによる動体検知や速度計測は、一定のフレームレート（FPS）を前提としていますが、本技術により「時間的に整列された映像データ」が常に供給されるため、通信状況に左右されることなく高度な画像解析が実現します。
- 複合的な状況把握: 映像データと、ガス検知器などのセンサーデータ（212, 213）を、転送装置が管理する時間軸上で高精度に同期できます。これにより、事故や異常の予兆を多角的に、矛盾なく捉えることが可能になります。
- 視覚の継続性確保: 山間部や工事現場など劣悪な通信環境下でも、フレームレートの動的変更と補填処理により、「停止しない」映像体験を提供し、監視員の見落としリスクを最小化します。
